Unsere Kernkompetenz: Kundenspezifische Sonderzylinder

Wir sind Ihr Experte für die maßgeschneiderte Entwicklung und Fertigung von kundenspezifischen Sonderzylindern, darunter auch Teleskopzylinder. Wir bieten als Sonderzylinder sowohl einfach- als auch doppelwirkende Zylinder, sowie hydraulische Teleskopzylinder z. B. für Kipper an. Unser Team aus erfahrenen Vertriebs- und Konstruktionsfachleuten unterstützt Sie bei der Planung und Umsetzung Ihres individuellen Zylinders, der auf Basis Ihrer Anforderungen und Zeichnungen entwickelt wird.

Lösungen für komplexe Zylinder

Unsere Kernkompetenz liegt darin, Lösungen für komplexe Anwendungen und Bauräume zu entwickeln. Ob Sie einen neuen Zylinder benötigen oder Ihren bestehenden Zylinder überarbeiten möchten - wir sind für Sie da. Wir arbeiten nach den aktuellsten technischen Standards und setzen Ihre individuellen Anforderungen praxisnah und lösungsorientiert um.

Hydraulikzylinder nach Maß

Unser Portfolio umfasst nicht nur Standardzylinder wie Teleskopzylinder oder einfach und doppelwirkende Zylinder, Bauteile, Befestigungselemente, Aggregate und Steuerblöcke, sondern auch Sonderanfertigungen nach Kundenwunsch. Diese können auf Basis von Zeichnungen, eines kundenseitigen Lastenhefts oder mit Hilfe unseres Pflichtenheftes realisiert werden.

Kontaktieren Sie uns, um mit unseren hochqualifizierten Ansprechpartnern aus Vertrieb und Konstruktion zu sprechen. Wir stehen Ihnen gerne zur Verfügung, um Ihre Fragen zu beantworten und Ihnen bei der Lösung Ihres Anwendungsproblems zu helfen. Wir sind Ihr Partner für maßgeschneiderte Teleskopzylinder und hydraulische Lösungen.



Unser Leistungsspektrum:

Betriebsdruck max.: 350 bar, weitere auf Anfrage
Einfachwirkend: Stangendurchmesser von 16 mm – 200 mm
Doppeltwirkend: Kolben/Stangendurchmesser von 20/12 mm – 200/120 mm, weitere auf Anfrage
Zylinderrohraussendurchmesser bis 150 mm : Länge: 6000 mm
Zylinderrohraussendurchmesser ab 150 mm bis 400 mm : Länge: 5500 mm
Zylinderrohraussendurchmesser ab 400 mm bis 600 mm : Länge: 1000 mm

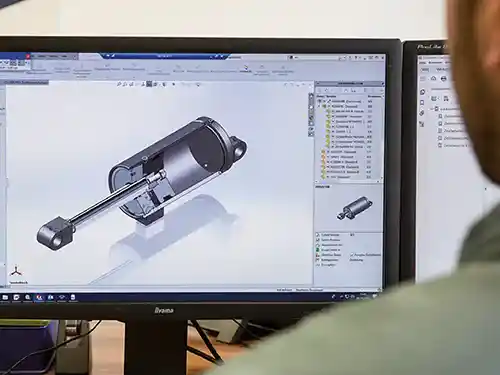

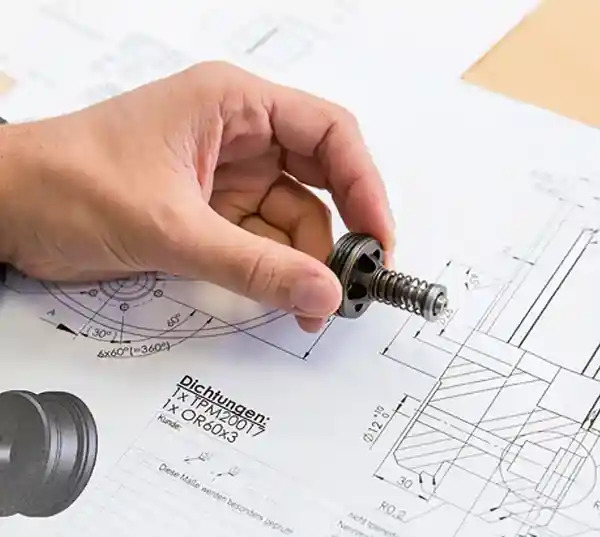

Zylinder nach Zeichnung


a: mit und ohne Befestigungen
b: mit Endlagendämpfung ein- und beidseitig
c: mit integrierten Ventilen, z. B. Senkbremsventil, Druckbegrenzungsventil, Füllventil

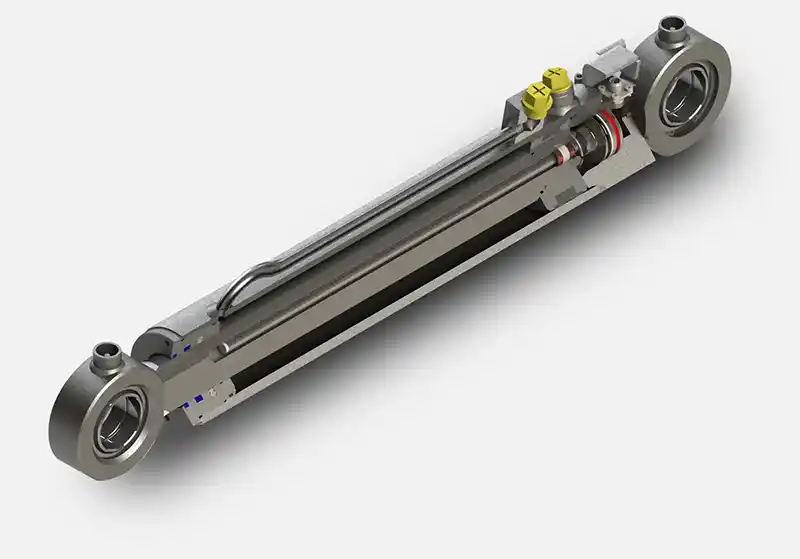

d: mit integrierten Wegmesssystemen und Schaltern

  • Schweiß-Schraubkonstruktion,
  • Kolbenstange aus Stahl (20MNV6), hartverchromt, Schichtdicke 25my, alternativ: Kolbenstange aus Stahl(42CRV5), (1.4301), (20MNV6) verchromt und vernickelt (NIKROM), oder andere
  • Kolbenstangenführung aus Grauguss (GG25); alternativ Kolbenstangenführung aus Automatenstahl (9SMN28K)
  • Zylinderrohr geschweißt DIN 2393 aus Stahl (ST52-3), alternativ: Zylinderrohr nahtlos DIN 2391 aus Stahl (ST52-3) oder andere
  • Zylinderboden Stahl ST52-3, Stoppmutter (DIN 985),
  • Kolbendichtung TPM (NBR/Polyester/Elastomer/Polyacetal)
  • Dichtung OR (NBR)
  • Stangendichtung (NBR/Polyurethan)
  • Stangenabstreifer (NBR/Polyurethan); alternativ: Einsatzspezifische Dichtungsauswahl
  • Ölanschlussgewinde Stahl (ST52-3)

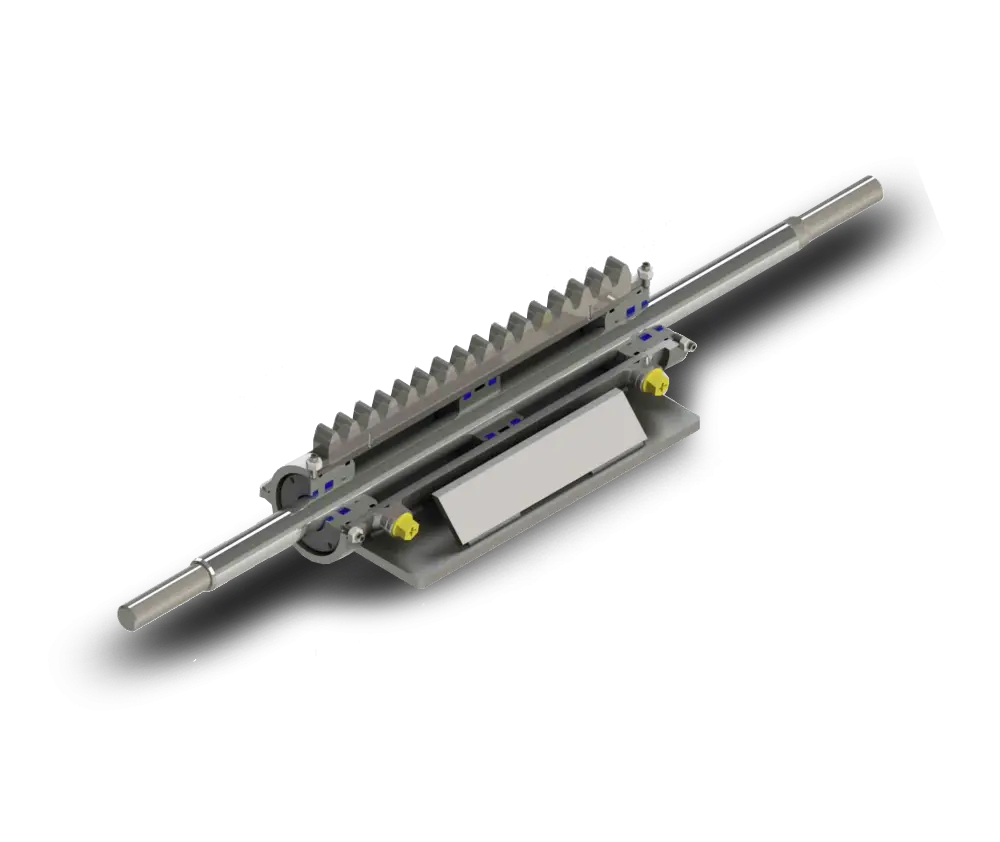

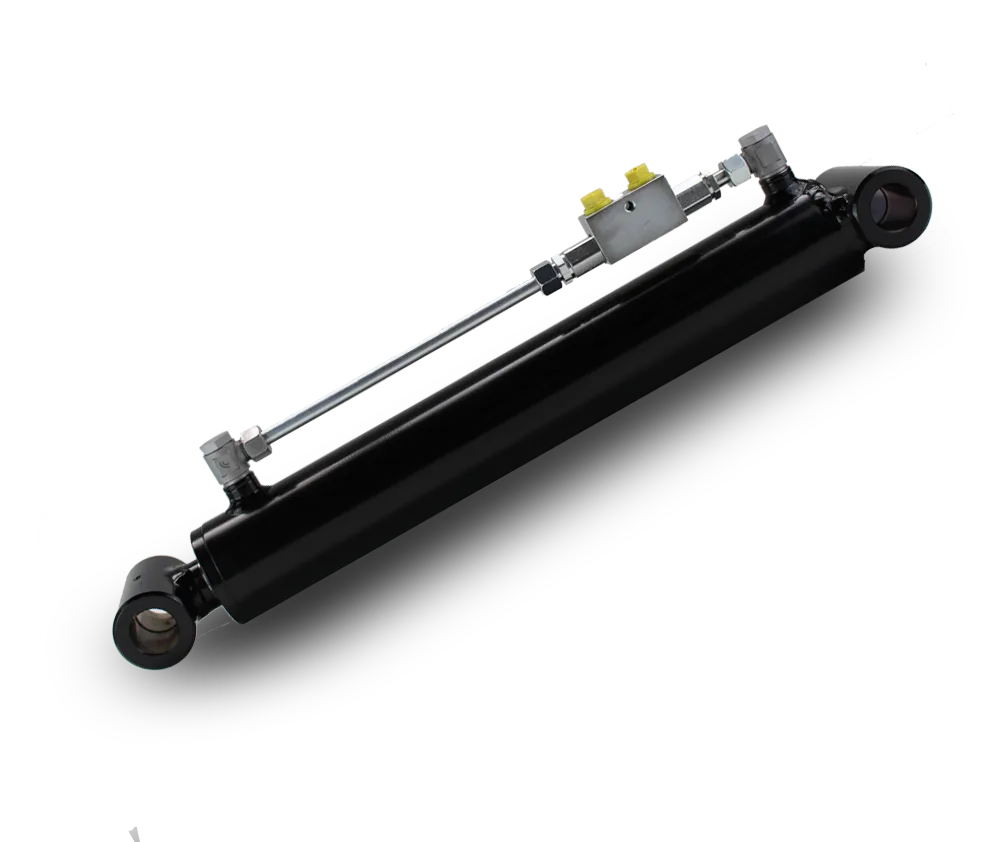

Beispiele für individuell entwickelte Zylinder:
